Как рассчитать мощность частотного преобразователя для двигателя?

Зачем вообще нужен расчет мощности частотного преобразователя

Правильный выбор — залог стабильности, долговечности и экономии

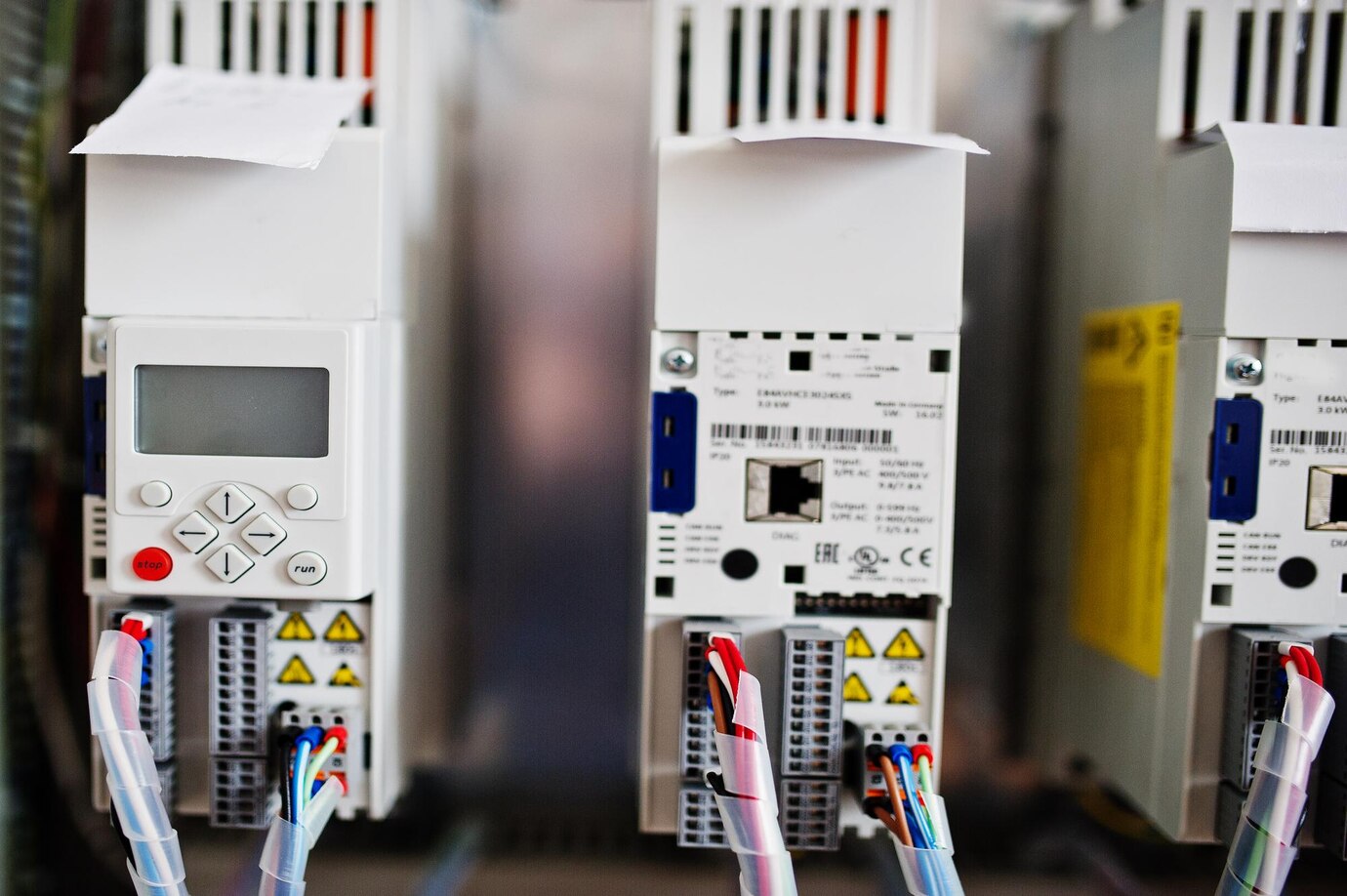

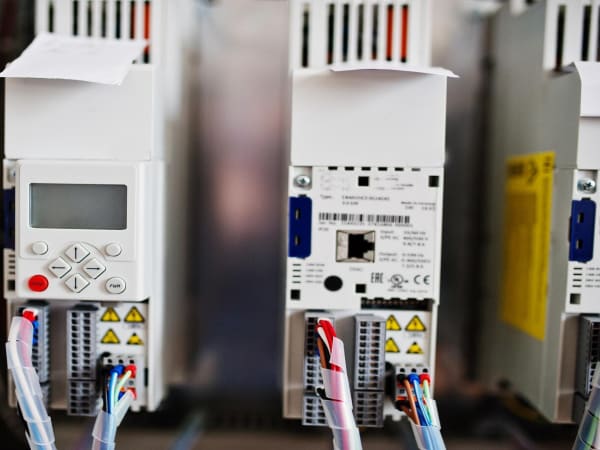

Частотный преобразователь (ЧП) — это сердце системы управления электродвигателем. Он регулирует скорость вращения, контролирует пуск и торможение, обеспечивает защиту и экономит энергию. Но чтобы он работал корректно и долго, его необходимо правильно подобрать — в первую очередь по мощности.

Ошибка в расчетах может привести к:

• Перегрузкам и срабатыванию защиты;

• Недостаточной производительности двигателя;

• Укороченному сроку службы ЧП;

• Повреждению силовой части;

• Повышенному энергопотреблению.

Поэтому мощность частотного преобразователя рассчитывается не "на глаз", а с учетом множества факторов. И именно об этом — наша статья.

Что такое мощность двигателя и как она влияет на выбор ЧП

Разбираем основные понятия: номинальная, потребляемая, пиковая мощность

Первый шаг — определиться с параметрами электродвигателя:

• Номинальная мощность (Pн) — указывается в кВт на табличке двигателя. Это и есть основа для расчета.

• Номинальный ток (Iн) — потребляемый ток при полной нагрузке.

• Коэффициент мощности (cos φ) — показывает, какая часть энергии уходит на полезную работу.

• КПД двигателя (η) — отношение полезной мощности к затраченной.

Важно понимать: ЧП должен быть способен выдавать ток, достаточный для работы двигателя во всех режимах, включая пуск, перегрузки и экстренное торможение. Поэтому расчет мощности всегда делается с запасом.

Основная формула расчета мощности ЧП

Немного математики — ничего страшного, всё по делу

Если вы знаете параметры двигателя, можно воспользоваться базовой формулой:

PЧП ≥ Pдв × Kн

Где:

• PЧП — мощность частотного преобразователя (в кВт);

• Pдв — номинальная мощность двигателя;

• Kн — коэффициент запаса (обычно от 1.1 до 1.5 в зависимости от условий).

Пример: если двигатель мощностью 7.5 кВт используется в тяжёлых условиях (высокие пусковые токи, частые включения), имеет смысл установить ЧП на 11 кВт.

Что такое коэффициент запаса и как его определить

Запас по мощности — это не роскошь, а необходимость в некоторых задачах

Коэффициент запаса зависит от:

• Характера нагрузки:

  • Легкая (вентиляторы, насосы) — Kн ≈ 1.1;

  • Средняя (конвейеры, компрессоры) — Kн ≈ 1.2–1.3;

  • Тяжелая (прессы, дробилки, мешалки) — Kн ≈ 1.3–1.5.

• Условий работы:

  • Высокая температура;

  • Работа в запылённой среде;

  • Частые пуски/остановы;

  • Работа при низких оборотах с высоким моментом.

Лучше выбрать ЧП с небольшим запасом, чем с минимальным соответствием — это продлит срок службы и обеспечит стабильность в нестандартных режимах.

Влияние напряжения питания

380 или 220 вольт? А может, 690? Всё влияет на расчет

Мощность ЧП зависит и от типа питающей сети:

• 1-фазное питание 220 В — ограничение по мощности до 2.2–3.7 кВт;

• 3-фазное 380 В — стандарт для промышленных ЧП (до 250 кВт и выше);

• 3-фазное 690 В — для высокомощных установок.

Важно: ЧП должен соответствовать напряжению сети и типу подключения двигателя. Нельзя использовать, например, 3-фазный двигатель с ЧП для 220 В без дополнительных устройств.

Также стоит учитывать:

• Допустимое отклонение напряжения — указывается в паспорте ЧП;

• Качество сети — при частых скачках может потребоваться установка стабилизатора.

Как влияет тип нагрузки

Разные механизмы — разные подходы к расчёту

Выбор мощности ЧП напрямую зависит от того, какая нагрузка подключена:

Лёгкая нагрузка:

• Вентиляторы, центробежные насосы;

• Характеризуются постепенным набором оборотов, низкими пусковыми токами;

• Возможна установка ЧП мощностью, близкой к мощности двигателя.

Средняя нагрузка:

• Транспортёры, шнеки, компрессоры;

• Умеренные пусковые токи, инерционная масса;

• Требуется коэффициент запаса 1.2–1.3.

Тяжёлая нагрузка:

• Прессы, экструдеры, мешалки;

• Резкие пуски, высокий начальный момент, переменные нагрузки;

• Запас по мощности — минимум 1.4, желательно больше.

Определение типа нагрузки — обязательный этап подбора ЧП.

Учет пусковых токов и режима работы

Как пуск и частые включения влияют на выбор

Двигатель при пуске потребляет ток, в 5–7 раз превышающий номинальный. ЧП, конечно, делает пуск плавным, но всё же нагрузка на него в эти моменты возрастает.

Нужно учесть:

• Частоту пусков в час;

• Продолжительность разгона;

• Требуемый момент при старте.

Если устройство работает циклически (например, на подъёмниках), запас по току должен быть выше, чем в постоянной нагрузке.

Некоторые модели ЧП поддерживают перегрузку до 150% на 60 секунд, что может быть полезно.

Особенности работы при низких оборотах

Малые скорости = большие токи? Не всегда, но бывает

На низких оборотах двигатель требует стабильного момента, но при этом система охлаждения двигателя ухудшается. Важно:

• Убедиться, что двигатель способен работать на низкой скорости без перегрева;

• Установить вентилятор принудительного охлаждения, если необходимо;

• Учитывать, что при работе на малых частотах ЧП может греться больше.

Также желательно выбирать векторный ЧП с поддержкой работы на низких оборотах, особенно если требуется точность и стабильность момента.

Дополнительные параметры, которые нельзя игнорировать

Иногда дьявол в деталях

При выборе и расчёте мощности ЧП учитываются не только базовые показатели, но и:

• Класс защиты IP — для условий повышенной запыленности, влажности;

• Температурный диапазон эксплуатации — особенно важно в уличных и неотапливаемых помещениях;

• Тип охлаждения — естественное или принудительное;

• Совместимость с сетью и оборудованием (ЭМС, гармоники, пульсации);

• Протоколы связи (Modbus, Profibus, Ethernet/IP) — для интеграции в систему автоматизации.

Нельзя рассматривать выбор ЧП только через призму “мощность = мощность”. Контекст использования решает всё.

Примеры расчёта в разных ситуациях

Немного практики: от вентилятора до дробилки

Пример 1: Вентилятор, 3 кВт

• Тип нагрузки — лёгкая;

• Частота пусков — 2 в час;

• Мощность ЧП: 3 кВт × 1.1 = 3.3 кВт → выбирается ЧП 4 кВт.

Пример 2: Конвейер, 5.5 кВт

• Нагрузка — средняя;

• Частые пуски и реверс;

• Мощность ЧП: 5.5 × 1.3 = 7.15 кВт → выбирается ЧП 7.5 кВт.

Пример 3: Дробилка, 11 кВт

• Тяжёлая нагрузка, высокий стартовый момент;

• Мощность ЧП: 11 × 1.5 = 16.5 кВт → берется ЧП 18.5 кВт.

Такие расчёты — основа грамотного подбора оборудования.

Нужно ли выбирать “с запасом” — миф или практика?

Когда избыточная мощность — это плюс, а когда — минус

Запас — это хорошо, но чрезмерный запас:

• Увеличивает габариты и стоимость ЧП;

• Мешает оптимальной работе при лёгкой нагрузке;

• Может снижать эффективность преобразования энергии.

Рекомендации:

• До 20% запаса — это разумно;

• Больше — только при обоснованной необходимости.

Баланс — ключ к эффективной и экономичной эксплуатации.

Онлайн-калькуляторы и подбор по таблице

Когда формулы не хочется считать вручную

Для упрощения задачи можно использовать:

• Онлайн-калькуляторы от производителей;

• Подборочные таблицы: “мощность двигателя → модель ЧП”;

• Специализированные программы расчета нагрузки.

Важно: использовать только сертифицированные ресурсы, так как ошибка на этом этапе чревата неправильным выбором устройства.

Консультации и техническая поддержка

Не уверен — спроси у инженеров

В сложных случаях, особенно при нестандартных режимах работы, лучше:

• Обратиться в техподдержку поставщика;

• Запросить расчёт у инженеров;

• Предоставить данные по нагрузке, условиям, двигателю, типу подключения.

Это бесплатно, быстро и поможет избежать дорогостоящей ошибки.

Мощность частотного преобразователя — это не просто “примерно как у двигателя”. Это — результат анализа, расчета и учёта десятков факторов. Чтобы оборудование работало стабильно и долго:

• Узнай все параметры двигателя;

• Оцени нагрузку и условия работы;

• Выбери подходящий ЧП с запасом;

• Учитывай все особенности — от температуры до частоты пусков.

И тогда частотный преобразователь станет не проблемой, а настоящим помощником в деле управления мощностью, энергосбережения и автоматизации.
